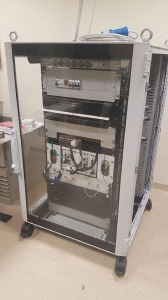

Rack per Sistema di Simulazione e Manutenzione Radar

ASSEMBLAGGIO ARMADI DI RETE

L’esigenza del Cliente è stata di assemblare opportunamente e di eseguire lavorazioni meccaniche speciali su due armadi 19” per un sistema di Simulazione e Manutenzione Radar da installarsi successivamente in un aeroporto del Sud America.
In particolare sono state richieste le seguenti attività:

⦁ disegno meccanico, dimensionamento e schema di cablaggio dell’armadio di rete in formato Autocad;
⦁ lavorazioni meccaniche sui pannelli frontale e posteriore per il montaggio dei filtri e ventilatori;

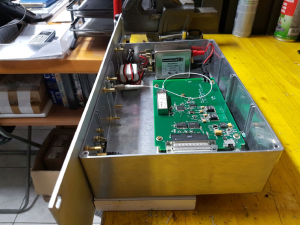

⦁ lavorazioni meccaniche per la realizzazione di pannelli di interconnessione a radio frequenza;
⦁ dimensionamento e realizzazione di una MPD (Main Power Distribution) per la distribuzione della AC a servizio degli apparati all’interno di ciascun armadio;
⦁ assemblaggio meccanico dell’armadio di rete nel rispetto degli accorgimenti EMC/EMI e delle normative per la sicurezza con una particolare attenzione rivolta al contenimento delle interferenze elettromagnetiche;
⦁ realizzazione di canalizzazioni interne all’armadio per il passaggio dei cavi di segnale e della distribuzione della AC comprensivo del collegamento terra su barra M8;
⦁ montaggio di KVM, switch, apparati, UPS e pacco batterie ausiliarie;
⦁ fornitura e montaggio dei cavi interni: 12 cavi RF lunghezza media 2 metri, 5 cavi di rete, 5 cavi alimentazione;
⦁ etichettature: placca serigrafata da applicare frontale rack, etichettature dei cavi interni, serigrafia pannello posteriori.
