Chiesa San Policarpo – Roma (RM)
CHIESA DI SAN POLICARPO
La chiesa, situata ai limiti del parco degli Acquedotti, è l’architettura di riferimento del quartiere Appio Claudio, e si pone come chiusura del quartiere stesso.
L’edificio fu pensato, immaginato, progettato e calato in una realtà bifronte che con un occhio guardava al passato e con esso si sposava creando un’opera che si poneva in continuità e armonia con le mura degli acquedotti e degli edifici di epoca imperiale e, con l’altro, al presente e al futuro di una realtà in continua crescita, sviluppo ed evoluzione.

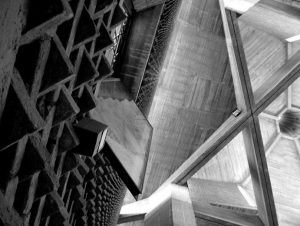

La costruzione, iniziata nel 1964 e terminata nel 1967 su progetto dell’Arch. Ing. Giuseppe Nicolosi, è caratterizzata da una forma alta e possente, un impianto centrale esagonale nel quale si nota la presenza di due strutture diverse: la prima, quella esterna perimetrale, caratterizzata da una muratura autoportante con blocchi in peperino alternati a ricorsi di mattoni; la seconda, quella interna, in cemento armato per sostenere la copertura.

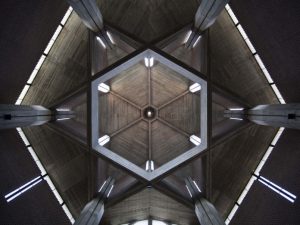

Quest’ultima è costituita da sei grandi pilastri, posizionati ai vertici dell’esagono interno della chiesa, e da sei alte travi poste lungo i lati di due immaginari triangoli inscritti nell’esagono. L’intersezione di queste travi crea il disegno di una stella a sei punte, o stella di David.
La copertura è formata da sei falde a forma di losanga, segnate da altrettante nervature che piegano verso l’alto, creando una guglia il cui scopo è quello di sostenere l’esile croce posta sulla sua sommità.
Con San Policarpo, Nicolosi riesce a racchiudere la sua idea di forma atemporale che a lungo aveva cercato. Questa forma, attraverso dei meccanismi geometrici, viene ripetuta a scale diverse per determinare una spazialità interna e una volumetria dal forte carattere iconico.
SITUAZIONE ANTE OPERAM

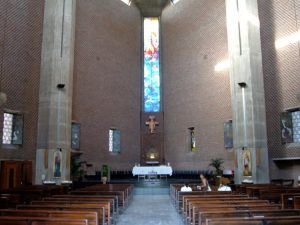

All’interno
Il colore delle pareti è sulla gradazione del marrone mentre il colore del soffitto e delle colonne è grigio cemento. L’illuminazione della parte centrale della chiesa, esclusa l’abside, era garantita da una illuminazione indiretta.
In particolare
-a 7 metri di altezza erano posizionati nr. 6 proiettori da 250 W a ioduri metallici direzionati in alto verso la cupola;
-a 14 metri di altezza erano posizionati nr. 6 proiettori da 250 W a ioduri metallici direzionati in alto verso la cupola;
a 5 metri di altezza circa erano posizionati 5 lampadari ciascuno equipaggiato nr. 13 lampade led-corn da 18W 4000K.
All’esterno
Il sagrato della chiesa, fatta eccezione per l’area prossima alla cancellata, dove erano presenti solo nr. 4 proiettori LED posizionati a circa 5 metri di altezza il cui fascio luminoso era direzionato e limitato al solo sagrato, risultava totalmente al buio in quanto l’illuminazione pubblica della piazza prospiciente risulta oscurata dalle chiome degli alberi che negli anni sono enormemente cresciuti.
SITUAZIONE POST OPERAM
La richiesta del Parroco è stata di:
⦁ a 7 metri di altezza erano posizionati nr. 6 proiettori da 250 W a ioduri metallici direzionati in alto verso la cupola;
⦁ a 14 metri di altezza erano posizionati nr. 6 proiettori da 250 W a ioduri metallici direzionati in alto verso la cupola;
⦁ a 5 metri di altezza circa erano posizionati 5 lampadari ciascuno equipaggiato nr. 13 lampade led-corn da 18W 4000K.
All’interno
Per dar seguito alle richieste sono stati individuati prodotti della SIMES S.p.A., azienda italiana dedicata alla produzione di apparecchi di illuminazione professionali avente una solida esperienza anche nello sviluppo di soluzioni per i luoghi di culto.
In particolare
Disattivazione dei corpi illuminanti esistenti e inserimento di nr. 6 proiettori orientati verso l’alto
⦁ Illuminazione a 7 metri

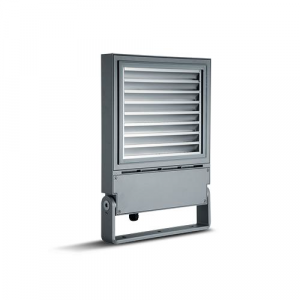

Sostituzione dei corpi illuminanti esistenti con nr. 6 proiettori orientati verso il basso
⦁ antiabbagliamento
⦁ tipo SIMES S.1235W MEGASTAGE
⦁ emissione luminosa 1
⦁ Dotazione: 1xLED 3.000K

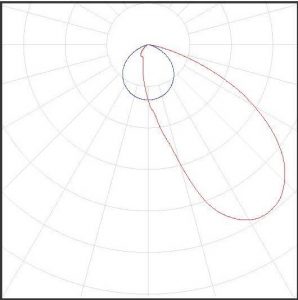

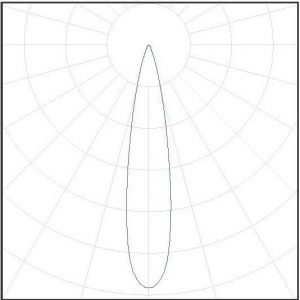

⦁ fotometria assoluta
⦁ flusso luminoso apparecchio: 13.812 lm
⦁ potenza: 147.0 W
⦁ rendimento luminoso: 94.0 lm/W
⦁ indicazioni di colorimetria: 1xLED 3.000K: CCT 3.224 K, CRI 91
⦁ dimensioni in mm: 380 x 540 x 60 (L x P x H)
⦁ Illuminazione a 9 metri

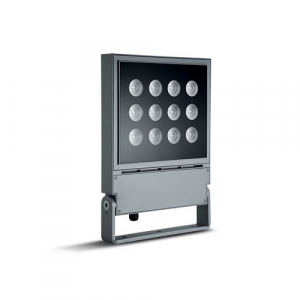

Disattivazione dei corpi illuminanti esistenti e inserimento di nr. 6 proiettori orientati verso l’alto
⦁ tipo SIMES S.1.236W MEGASTAGE
⦁ emissione luminosa 1
⦁ dotazione: 1xLED 3.000K
⦁ fotometria assoluta
⦁ flusso luminoso apparecchio: 14987 lm
⦁ potenza: 142.0 W
⦁ rendimento luminoso: 105.5 lm/W
⦁ indicazioni di colorimetria: 1xLED 3.000K: CCT 3.224 K, CRI 91
⦁ dimensioni in mm: 380 x 540 x 60 (L x P x H)

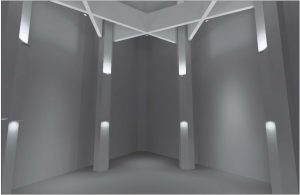

Posizionamento dei nuovi proiettori lungo le colonne

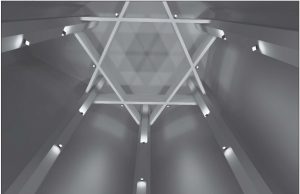

Vista dal basso della resa dei nuovi proiettori

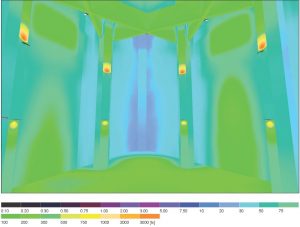

Illuminamento delle pareti in lux espresso con i colori sotto riportati

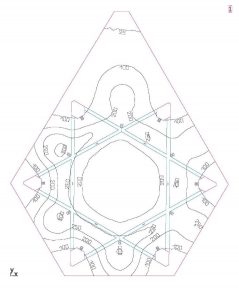

Illuminamento a terra espresso in lux

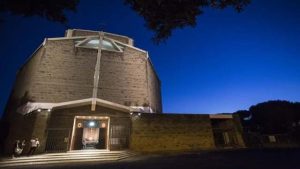

All’esterno
Per dar seguito alle richieste sono stati individuati prodotti sempre della SIMES S.p.A..
In particolare:
⦁ sulla facciata principale della chiesa sopra l’ingresso
nr. 3 proiettori orientati verso il centro e installati a circa 5 metri di altezza
⦁ tipo SIMES S.1.225W MINISTAGE
⦁ emissione luminosa 1
⦁ dotazione: 1xLED 3.000K
⦁ fotometria assoluta
⦁ flusso luminoso apparecchio: 2.844 lm
⦁ potenza: 35.0 W
⦁ rendimento luminoso: 81.3 lm/W
⦁ indicazioni di colorimetria: 1xLED 3.000K: CCT 3.224 K, CRI 91
⦁ dimensioni in mm: 215 x 405 x 57 (L x P x H)
⦁ ai lati del piazzale
nr. 5 proiettori orientati verso il basso e installati su altrettanti pali a circa 3 metri di altezza: nr. 3 lungo il muro di destra; nr. 2 lungo la recinzione di sinistra
⦁ tipo SIMES S.1225W MINISTAGE
⦁ emissione luminosa 1
⦁ dotazione: 1xLED 3.000K
⦁ fotometria assoluta
⦁ flusso luminoso apparecchio: 2.844 lm
⦁ potenza: 35.0 W
⦁ rendimento luminoso: 81.3 lm/W
⦁ indicazioni di colorimetria: 1xLED 3.000K: CCT 3.224 K, CRI 91
⦁ dimensioni in mm: 215 x 405 x 57 (L x P x H)
Come per l’illuminazione interna, utilizzando il software Dialux, si sono ricavate le seguenti rappresentazioni grafiche riportanti il contributo dei nuovi corpi illuminanti con esclusione dei proiettori esistenti illuminanti il sagrato.

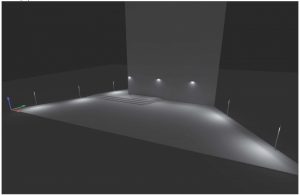

Posizionamento dei nuovi proiettori

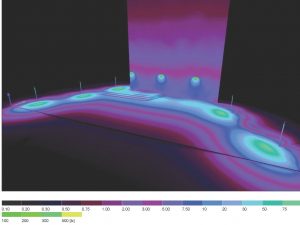

Illuminamento delle pareti in lux espresso con i colori sotto riportati
